1.

   1. 建築のビル等にも使用されるコラム材(角パイプ)を本体フレームに採用
   2. コンクリート基礎に頼ることなく、機械本体フレーム一帯構造で剛性を確保
   3. 減速機を機上一体構造とする独自のトルク吸収システム

2.

   1. 引抜チェーンを水平に配置したシンメトリー設計
   2. デュアル型でありながらもクランプ装置による上方向からの製品(ワーク)取り出し
   3. 本体フレームがコラム材であるため、清掃メンテナンスが簡単

3.

   1. 確実なワーク移動のためのクランプ装置の採用
   2. ワークのハンドリングを無くしたワークフローの一新
   3. キャリッジによるプラグ自動挿入方式

デュアル型
水平デュアル式(藤岡工作所オリジナル)
本体断面模式図	機械概要

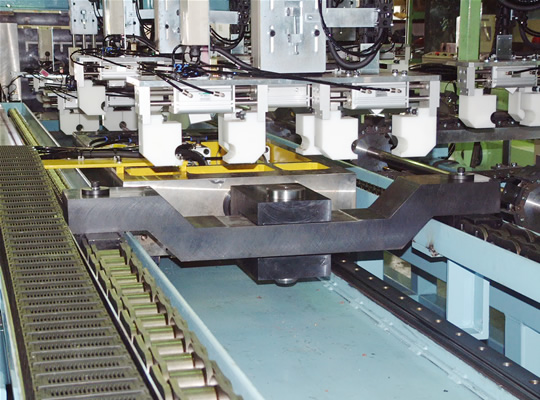

	水平デュアル式はデュアル式と同様の原理で引抜中心線とチェーン中心とを同一直線上とし、ワークランプとにより、ワークの供給・取出を上方から確実に行います。また従来のワークフローを一新し、ワークの供給・吊芯挿入・引抜抽伸・取出を全自動化しています。まず、ワークランプにより引抜位置まで素管供給をおこないます。次に素管の吊芯挿入をキャリッジによりおこないます。この際、ダイスプレートが上下し、吊芯挿入位置へダイスプレートが移動し、挿入完了後、ダイス抽伸位置までダイスプレートが戻ります。引抜抽伸完了後、ワークランプにより製品取出をおこないます。傾斜デュアル式はオペレーター付で半自動化する場合に適応し、水平デュアル式は全自動化する場合に有効であるといえます。 ※全自動化の際、素管供給装置が別途必要となります。
