ホーム > 製品案内 > 400kw 3本引 100TON 全自動傾斜デュアルドローベンチ

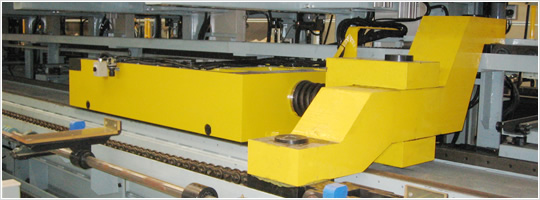

バックベット水平上下式・引抜中心NC制御タイプ。
素管供給から心金挿入まで、すべてフラットな状態でワーク移動させる全自動の傾斜デュアルドローベンチです。
-
段違いのチェーンとキャリッジの引抜中心を結ぶハッカーこそが傾斜デュアルドローベンチの証し。本キャリッジはケーブルベアにより常時エアーを供給しており、通常のチャキング(開モード)の他、ダイスからワークが抜け出た後もチャッキング可能な閉モードの選択が出来ます。
-
心金挿入された素管をVトラフ上で受け、ワーク径ごとに変化する引抜中心高さをサーボモーターによりNC制御します。 これにより、常に一定の引抜中心高さを保持することで、更に直進精度の高い製品(ワーク)の抽伸が可能です。
-
カップリングにより減速機と直結。
(本機は基礎有タイプ) -
傾斜デュアルドローベンチ専用に開発した段違い出力軸をもつ別作減速機。
非常停止用のエアーハイドロディスクブレーキも装備しています。
